転造工具・支持刃・ねじゲージ

転造に必要な各種工具を取り揃えています。
加工物、設備に応じて最適な工具をアドバイスさせていただきます。

転造ダイス

丸ダイス転造盤
新品

ねじ転造、セレーション、ローレット、タッピンねじ転造、ウォーム、スプライン転造など幅広い用途に使われています。
山角や面取り部の特殊形状指示、ホーニング、ガンマ等の表面処理もお任せください。
ダイスの硬度も、ダイス鋼(SKD)、ハイス鋼(SKH)、エグゾネル(EXO)等各種あり、焼入れ硬度も調節可能ですので、ワークに最適なダイスを提供することができます。
また溝入れ等ローラーフォーミングの製作も可能です。

メーカー製作品のため、2週間~60日程度納期をいただいております。

再研磨

多くのダイスでは、再研磨が可能です(納期2週間~45日程度)。
形状に応じて、1回~2,3回までは繰り返し使えるものが多いです。
同形状の他にも、異形状への改造も可能ですので(ご利用の転造盤により制約があります)、ダイスの有効活用についてもご相談ください。

代表的な転造ダイス取り扱いメーカー
ツガミ 株式会社ツガミ
オーエスジー株式会社 オーエスジー株式会社

支持刃

支持刃

ねじ転造には、支持刃及びストッパーが必要です(どちらも消耗品です)。

支持刃の超硬部分がざらついてきたら取替えのタイミングです。
標準品であれば即納も可能です。製作品の場合は約1ヵ月の納期です。

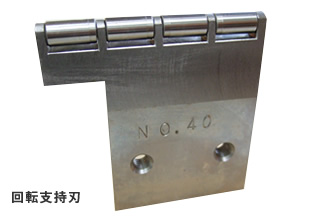

打痕防止や支持刃の寿命向上のために、上部にローラーを取り付けた「回転支持刃」が大好評です(受注生産品)。一度お試しください。

ゲージ

ゲージ

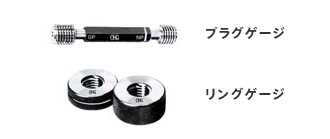

一般的には、ねじ用限界ゲージが広く用いられています。

用途に応じて、リングゲージ、プラグゲージ、はさみゲージがありますので、JIS,ISO別、精度、通り止まり、工作用、検査用等をご指定ください。

なお、ゲージはメーカー在庫品が多いですが、メーカー品切れの場合は1~2ヶ月の納期が必要です。
